Модель: Rensol RD825HO в контейнере
Производитель: Rensol

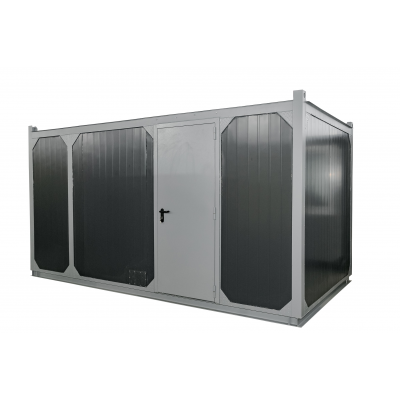

Дизельный генератор Rensol RD825HO в контейнере
На складе
10 003 360 руб.
Дизельный генератор Rensol RD825HO в контейнере мощностью 600 кВт, оборудован двигателем Doosan DP222LC, тип исполнения в контейнере. Объем топливного бака составляет - 450 л, средний расход - 119,1 л/ч. Масса 7450 кг, габаритные размеры (ДхШхВ): 5000 мм х 2400 мм х 2400-2900 мм, страна производства: Китай
Чтобы купить Дизельный генератор Rensol RD825HO в контейнере с гарантией - сделайте заказ на сайте, наши менеджеры свяжутся с вами в ближайшее время.
Основные характеристики
- Мощность (кВт)
- 600 кВт
- Коэффициент мощности
- 0.8 cos φ
- Степень автоматизации
- 1 - ручной пуск
- Ток
- 1191 А
- Исполнение
- в контейнере
- Мощность номинальная
- 600 кВт
- Степень автоматизации
- 1 - ручной пуск
- Исполнение
- в контейнере
- Пуск
- электростартер
- Мощность максимальная
- 660 кВт
- Напряжение
- 230/400 В
- Модель
- Rensol RD825HO в контейнере
Генератор
- Класс изоляции
- H
- Модель генератора
- CJ634B/600KW
- Производитель генератора
- Rensol
- Число фаз
- 3
- Частота
- 50 Гц
- Тип генератора
- Синхронный
Двигатель
- Модель двигателя
- DP222LC
- Объем системы охлаждения
- 105 л
- Объем системы смазки
- 40 л
- Рабочий объем двигателя
- 21,9 л
- Количество цилиндров
- 8
- Марка двигателя
- Doosan
- Расположение цилиндров
- V-образное
- Система впуска воздуха
- С турбонаддувом
- Система охлаждения
- жидкостная
- Тип регулятора оборотов
- электронный
- Частота вращения двигателя
- 1500 об/мин
- Двигатель
- Doosan
Дополнительные характеристики
- Модель панели управления
- DSE6120
- Производитель панели управления
- DSE
- Степень защиты
- IP23
Массо-габаритные характеристики
- Масса
- 7450 кг
- Длина
- 5000 мм
- Ширина
- 2400 мм
- Высота
- 2400-2900 мм
Рабочие условия
- Уровень шума
- 123 дБ
Топливная система
- Расход топлива при 100% нагрузке
- 161 л/ч
- Топливо
- дизель
- Время автономной работы при 75% мощности
- 3,7 ч
- Расход топлива при 50% нагрузке
- 79,3 л/ч
- Расход топлива при 75% нагрузке
- 119,1 л/ч
- Объем топливного бака
- 450 л
Производитель
- Срок производства контейнера
- 10 дней
- Страна происхождения
- Китай
- Гарантия
- 12 месяцев
